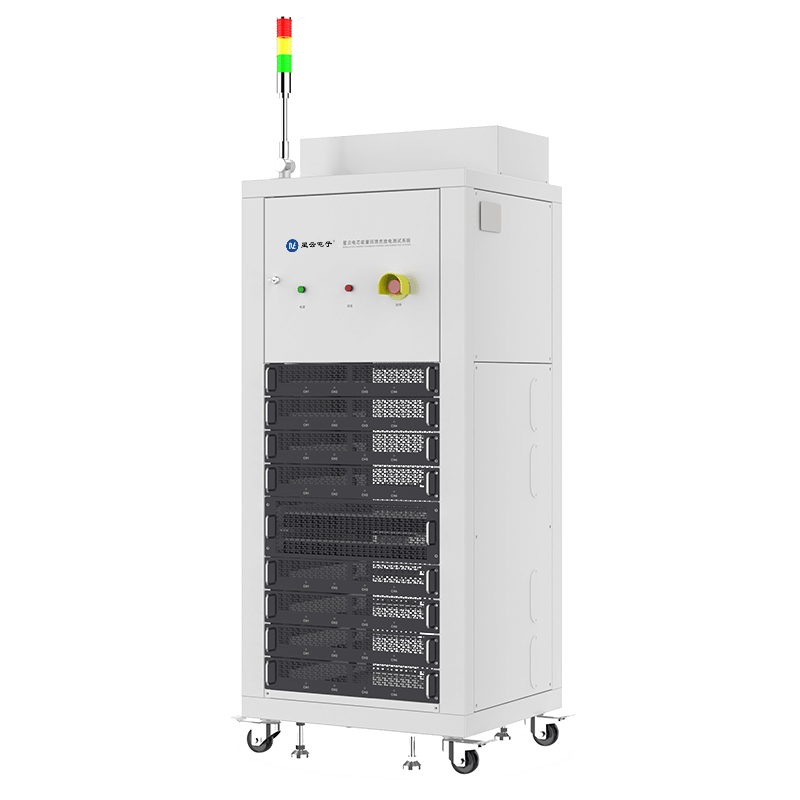

鉴黑担保网5V100A/6V120A
电芯能量回馈充放电测试系统
鉴黑担保网5V100A/6V120A电芯能量回馈充放电测试系统是一款由计算机控制的能量回馈式电源测试系统。主要用于高功率高能量二次电池（3C电池、动力电池、储能电池等）电性能测试，如：电池循环寿命试验，容量测试，直流内阻测试，充放电特性测试，深度放电试验，电池一致性测试，倍率充放电测试等，可实现充放电数据监测一体化。
应用范围
-
3C电池 -
动力电池 -
储能电池
产品亮点
直流母线架构
支持柜内通道间能量转换
3量程自动分档
挡位精度：±0.05%F.S.
10ms记录间隔
捕捉瞬间电流电压波动
20ms工况路谱
更好分析动态变化
模块间直流母线架构
助力客户降本增效
助力客户降本增效

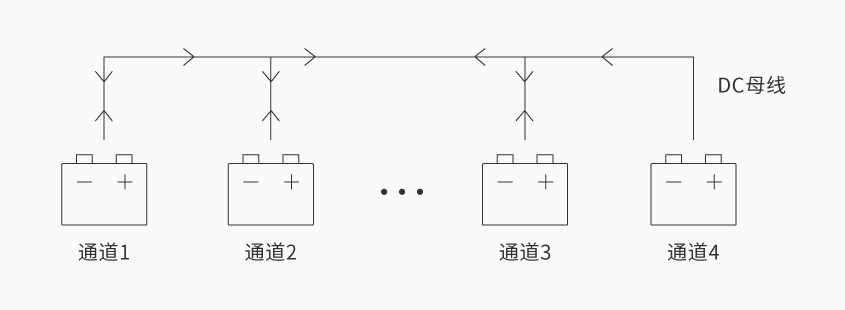

柜内实现直流母线架构，当各个通道中电芯测试有充/有放时,可在设备内部直流母线形成能量回馈回路：通道间能量转换最佳效率(通道到通道)≥84%，可为客户降本增效，节省电费开支
-
3量程自动分档电流精度：±0.03%F.S.
电压精度：±0.02%F.S. -
10ms实时记录 捕捉瞬间变化快速感知电池的瞬间波动，精准记录关键数据，防止遗漏重要信息 -
支持20ms路谱路谱数据精度＜0.05%F.S.
还原路况实时动态，满足各种实时动态测试 -

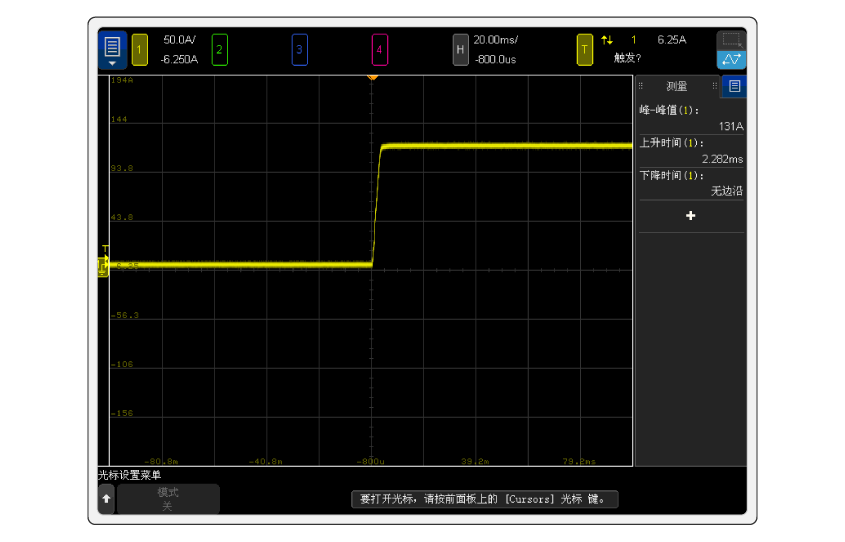

高速电流响应≤5ms电流响应时间：0A到120A＜2.3ms

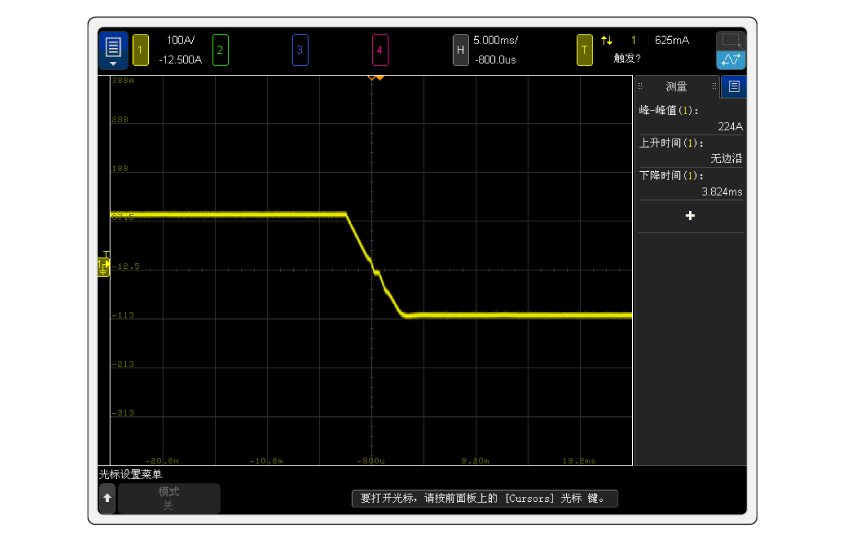

切换时间：充电120A-放电120A＜3.9ms -
高性能中位机
全脱机运行12小时✔ 系统架构中加入高性能中位机，实现设备端边缘计算能力，从而降低通讯回路延迟、提升设备端运算控制实时性和设备稳定性
✔ 搭载NEBTS软件，实现多种复杂运算，最高可全脱机稳定运行12小时，上位机恢复时自动接续 -
全局保护运行无忧✔ 电压/电流/上下限/电网过/欠压/容量上下限保护
✔ 过频/过功率保护
✔ 设备断电续接保护
✔ 通道异常捕获保护
✔ 电池反接保护
✔ 自诊断保护
✔ 过热保护
✔ 保护日志可追溯 -

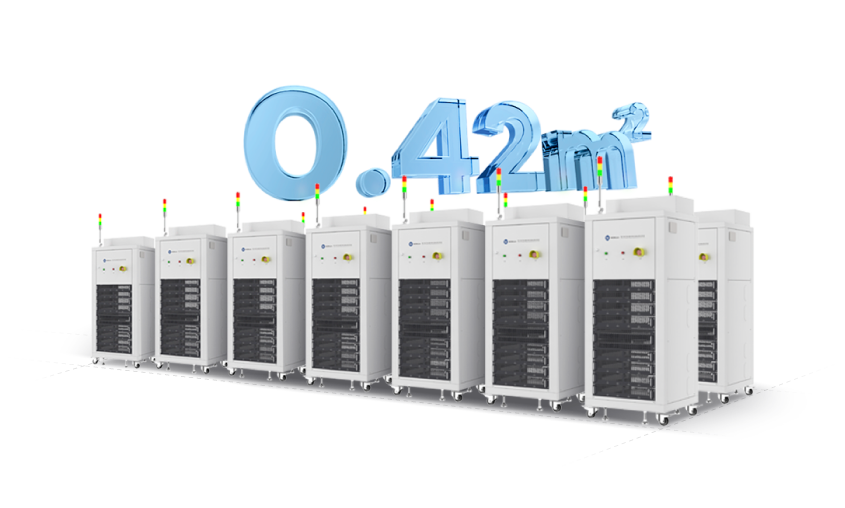

32通道占地0.42㎡
小身材高效能一样的厂房面积，更高的单位产能
在空间运维实现降本增效 -

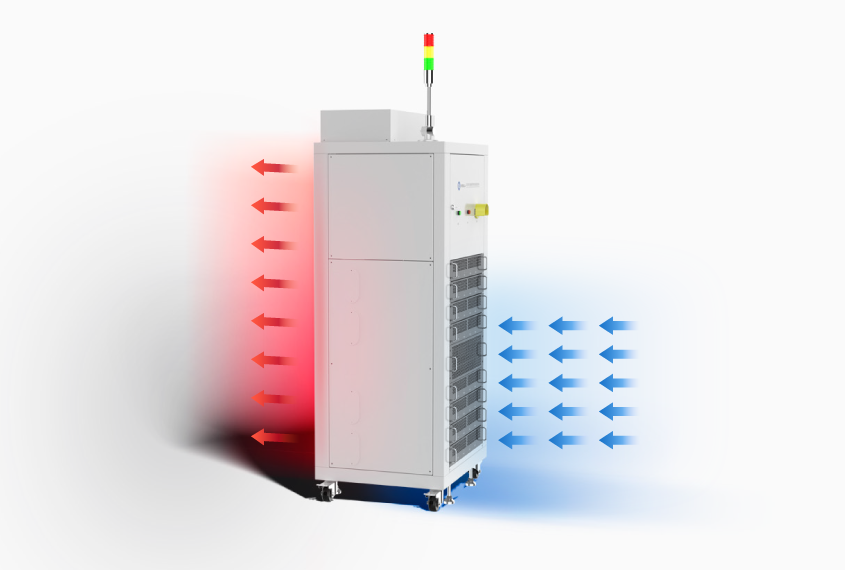

前进风 后出风
具备良好的散热性能设备整柜采用“前进风，后出风”排热设计，同时通过散热孔密集增设，利用热气流上升的特点，提升内部空气流通，保障设备运行温度正常和系统稳定、安全运行
基础参数
-
产品型号BAT-NED-06120LX-V001
-
输入电压0V-6V
-
放电电压1.5~6V
-
电压精度±0.02%F.S.
-
电流精度±0.03%F.S.
-
充放电模式CC/CV/DC/DV/CP/DCIR/DR/脉冲/激活
-
温度采集支持多路温度采集 范围：-40-120℃；-40-200℃
-
最小记录间隔10ms
-
电流响应时间4ms
-
电流切换时间8ms
-
工况路谱20ms
